一、RPP系列水噴射真空機組的特點：
RPP系列水噴射真空機組由耐腐泵、噴射泵、緩沖罐、水池、止回閥、球閥、管件以及多臺防腐蒸汽噴射泵等部件組成。采用增強聚丙稀塑料一次注塑成型，RPP系列水噴射真空機組機械強度高、耐腐蝕性能強、表面光潔、結構簡單、體積小，在目前同類產品中，使用壽命最長、排氣量最大、真空度高等優點。
二、RPP系列水噴射真空機組的用途：
RPP系列水噴射真空機組可抽 15 0 ℃ 溫度內 腐蝕性氣體 ，可與蒸汽噴射泵串聯使用，真空度更高，廣泛應用于化工、制藥、紡織、食品、釀造、冶金、環保等行業中，適用于蒸餾、蒸發、濃縮、干燥、結晶、吸收、傳質、冷凝、除氧、供氧、輸送、脫色、脫氣、除臭、精煉、三廢治理等多種場合。 |
三、RPP系列水噴射真空機組的型號意義：
 |
四、RPP系列水噴射真空機組安裝注意事項：
1、 使用前，必須仔細檢查RPP系列水噴射真空機組各部位緊固件是否松動，若有松動必須校正擰緊。
2、 開機前水池必須加滿水，打開RPP系列水噴射真空機組進口閥，嚴禁脫水空轉及反轉，以防止損壞機封和泵。
3、 停機前先放空或真空度降到0.092Mpa以下，然后停機、以防RPP系列水噴射真空機組真空度過高倒吸，損壞止回閥，（如止回閥失靈，請打開止回閥蓋，清除雜物）。
4、 汽水串聯噴射泵，先打開然后再開蒸汽，停機時先關蒸汽，以防損壞水噴射泵。在安裝蒸汽管路時，保證管路內不能積水，一定要保持水平，否則將影響RPP系列水噴射真空機組真空度。
5、 循環水池水溫過高，會影響排氣量和真空度，需要及時更換或補充水。 |
五、RPP系列水噴射真空機組的技術參數表： |
| 型號 |
極限真空度
Mpa |
保證真空度 |
最大抽起量 m3/h |
配套泵型號及功率 KW |
臥式機組外形尺寸
長×寬×高 |
備注 |
| Mpa |
mmHg |
| RPP-25-20 |
0.0985 |
0.098 |
735 |
20 |
40F(D)-18(1.5) |
1100×600×800mm |
注：實際真空度過根據當?shù)禺?dāng)時的
大氣壓×本技術參數的保證真空度 |
| RPP-32-40 |
0.0985 |
0.098 |
735 |
40 |
50F(D)-22(2.2) |
1100×700×800mm |
| RPP-40-60 |
0.098 |
0.097 |
728 |
60 |
50F(D)-25(3) |
1550×1000×1150mm |
| RPP-54-90 |
0.098 |
0.097 |
728 |
90 |
65F(D)-28(4) |
1750×1000×1200mm |
| RPP-54-110 |
0.0985 |
0.0975 |
732 |
110 |
80F(D)-30(5.5) |
1750×1000×1200mm |
| RPP-54-180 |
0.0993 |
0.098 |
735 |
180 |
80F(D)-30(5.5) |
1850×1000×1250mm |
| RPP-54-220 |
0.0996 |
0.0984 |
738 |
220 |
100F(D)-32(15) |
1850×1000×1300mm |
| RPP-65-280 |
0.0993 |
0.098 |
735 |
280 |
80F(D)-32(7.5) |
1950×1000×1300mm |
| RPP-65-360 |
0.0995 |
0.098 |
735 |
360 |
100F(D)-32(11-25) |
2450×1200×1300mm |
| RPP-80-500 |
0.0995 |
0.098 |
748 |
500 |
100F(D)-32(15) |
2500×1200×1500mm |
| 蒸汽噴射泵 |
0.1 |
0.0996 |
748 |
汽水串聯與180、280、360、500配套，耗氣量40kg/h，工作氣壓0.3Mpa |
|
| 注：表內性能為氣體溫度20°C，大氣壓力為1013.25hpa(相當于760mmHg)，氣體相對濕度70%，水循環供水溫度為15°C時的性能抽氣速率容差+10%。表內真空數值，是指負于標準大氣壓的那部分壓力。[1mmHg=1Torr(托)=133.3Pa(帕)0.1Mpa=750mmHg] |
六、RPP系列水噴射真空機組產品配置說明：
離心泵：增強聚丙烯、偏氟、氟合金、襯氟；
蒸汽噴射泵：文丘里管內襯石墨，泵體為鑄鐵內涂聚三氟氯乙烯（F3）
噴嘴：不銹鋼、黃銅、碳化硅；
特殊要求：在水箱加裝冷卻盤管，盤管采用石墨改性聚丙烯制作。 |

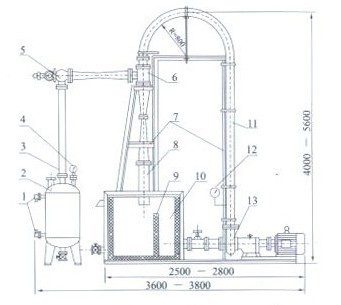

七、RPP系列水噴射真空機組的安裝圖和安裝尺寸： |
|
| 1、液面汁 |
2、緩沖罐 |
3、吸入管 |
4、真空表 |
5、蒸汽真空泵 |
6、水噴射泵 |
7、鐵架 |
| 8、尾管 |
9、擋板 |
10、水池 |
11、進水管 |
12、壓力表 |
13、離心泵 |
|
|
|

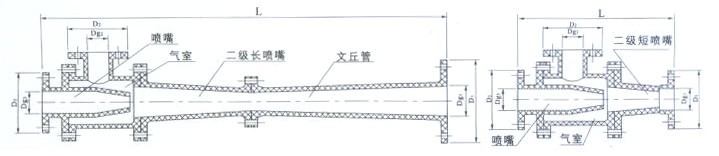

| 型號 |
高度
H |
D1×Dg1 |
D2×Dg2 |
D3×Dg3 |
重量
kg |
| 尺寸 |
孔距-螺孔 |
尺寸 |
孔距-螺孔 |
尺寸 |
孔距-螺孔 |
| RPP-25-20 |
440 |
130×40 |
100-Φ12×4 |
135×32 |
100-Φ12×4 |
135×32 |
100-Φ12×4 |
2.8 |
| RPP-32-40 |
440 |
130×40 |
100-Φ12×4 |
135×32 |
100-Φ12×4 |
135×32 |
100-Φ12×4 |
2.8 |
| RPP-40-60 |
370 |
140×54 |
100-Φ12×4 |
140×54 |
100-Φ12×4 |
140×54 |
100-Φ12×4 |
2.9 |
| RPP-54-90 |
370 |
140×54 |
100-Φ12×4 |
140×54 |
100-Φ12×4 |
140×54 |
100-Φ12×4 |
3 |
| RPP-54-110 |
370 |
140×54 |
110-Φ12×4 |
140×4 |
110-Φ12×4 |
140×4 |
110-Φ12×4 |
3.2 |
| RPP-54-180 |
1150 |
180×80 |
150-Φ12×4 |
140×54 |
110-Φ12×4 |
140×54 |
110-Φ12×4 |
5 |
| RPP-54-220 |
1150 |
180×80 |
150-Φ12×4 |
140×65 |
110-Φ12×4 |
140×65 |
110-Φ12×4 |
5.1 |
| RPP-65-280 |
1350 |
195×100 |
160-Φ14×8 |
160×65 |
125-Φ14×4 |
160×65 |
125-Φ14×4 |
7.2 |
| RPP-65-360 |
1350 |
195×100 |
160-Φ14×8 |
160×65 |
125-Φ14×4 |
160×65 |
125-Φ14×4 |
7.2 |
| RPP-80-500 |
1560 |
245×150 |
210-Φ16×8 |
180×80 |
145-Φ14×4 |
180×80 |
145-Φ14×4 |
18 |
|
RPP系列水噴射真空機組選型須知：
一、請?zhí)峁┮韵略敿?xì)數據：①水噴射真空機組的產品名稱與型號②水噴射真空機組的真空度要求單位PA或MPA③水噴射真空機組抽速要求單位L/S或M3/MIN④水噴射真空機組的使用與否和工作條件⑤水噴射真空機組的電機功率（KW）⑥水噴射真空機組的轉速（r/min）⑦水噴射真空機組的電壓〔V〕⑧水噴射真空機組的進出口口徑⑨水噴射真空機組的材質要求⑩水噴射真空機組是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的水噴射真空機組的產品型號，請按水噴射真空機組型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
